Funkčný generátor 30 MHz, so zosilňovačom
P3160-4A
728,00 €
Bez DPH

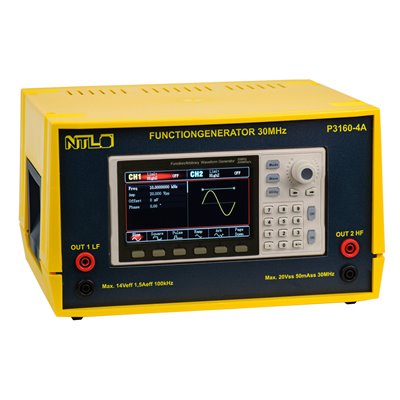

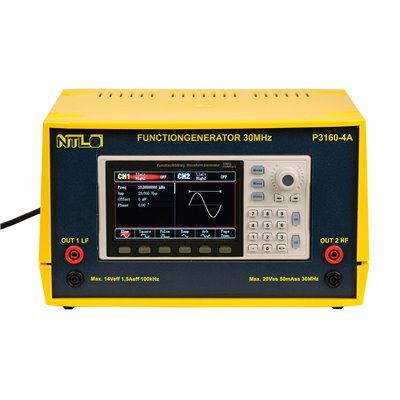

Demonštračný frekvenčný generátor P3160-4A je najmodernejší dvojkanálový frekvenčný generátor pozostávajúci z digitálneho zdroja signálu a výkonného výstupného zosilňovača. Digitálna komunikácia
prostredníctvom štandardného rozhrania USB a pohodlný aplikačný softvér umožňujú aj kompletné ovládanie zariadenia prostredníctvom virtuálneho panela, ktorý sa dá zobraziť aj na veľkej obrazovke pomocou beameru. Vďaka dvom voliteľne prepojeným alebo nezávislým kanálom možno experimenty s amplitúdovou moduláciou (AM), frekvenčnou moduláciou (FM), fázovou moduláciou (PM) a kľúčovaním s frekvenčným posunom (FSK) vykonávať priamo pomocou jedného zariadenia namiesto dvoch, ktoré boli predtým potrebné. Je tiež ľahké generovať kvadratúrne signály pre lock-in zosilňovače. Prístroj sa môže používať aj ako zariadenie výlučne na meranie frekvencie bez jej generovania. Táto konfigurácia umožňuje, aby zariadenie spĺňalo všetky podstatné požiadavky pre demonštračné a študentské experimenty.
Technické údaje:
| Tvary signálu: | sínus, |
| obdĺžnik, trojuholník alebo píla s voľne voliteľným pracovným cyklom | |
| šum, ľubovoľné | |
| Obrazovka: | 4,3 palcový podsvietený TFT LCD displej 480×272 Pixelov |
| Ovládacie prvky: | 19 tlačidiel, 6 softvérových tlačidiel, 1 otočný kodér |
| Výstup 1: | |
| Frekvenčný rozsah: | DC – 100 kHz (až do 300 kHz) |
| Výstupné napätie max.: | 14 Veff / 40 Vss |
| Výstupný prúd: | 1,5 Aeff |
| Čas nábehu: | asi 15 V/µs |
| Výstupný výkon max.: | 20 W |
| Ochrana výstupu | trvalo odolný proti skratu a chránený proti spätnému napätiu do +/– 20V. |
| Nadprúdová ochrana | |
| Výstup 2: | |
| Frekvenčný rozsah: | DC – maximálne 30 MHz |
| Horné hranice frekvencie: | |
| Sínus: 30 MHz | |
| Obdĺžnik: 15 MHz | |
| Trojuholník: 400 kHz | |
| Šum: 30 MHz | |
| Ľubovoľné:10 MHz | |
| Výstupné napätie max.: | 7 Veff / 20 Vss |
| Výstupný prúd max.: | 50 mAeff |
| Ćas nábehu: | 25 ns / 20 V = 800 V/µs |
| Nadprúdová ochrana | |
| Čítač frekvencie: | 0,1 Hz … 100 MHz, TTL kompatibilný vstup, 7 miestny |
| Výstupné signály: | dva páry 4mm bezpečnostných zdierok „Out 1“ a „Out 2“ |

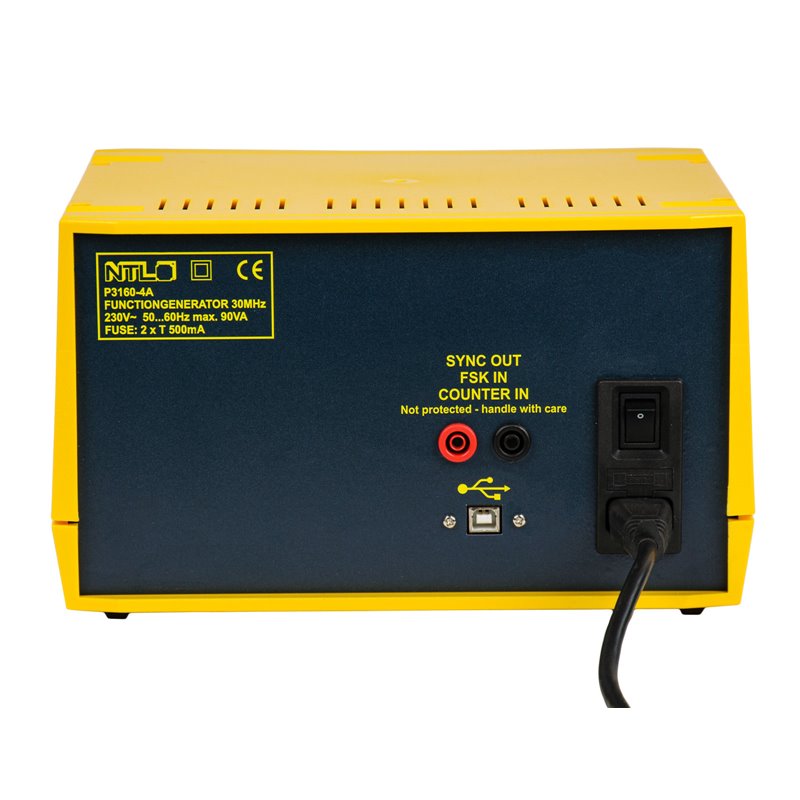

| Zadná strana: | |
| Dve 4 mm bezpečnostné zdierky Sync / CNT / FSK: | |
| Voliteľne na odoberanie synchrónnych signálov, ako vstup pre čítač frekvencie aj ako vstup pre spínací signál v režime „Kľúčovanie s frekvenčným posunom s externým zdrojom signálu“. | |
| Zásuvka USB typu B na pripojenie počítača alebo notebooku s nainštalovaným továrenským softvérom „Instrument Manager“. | |
| Pripojenie sieťového napätia pre 3-kolíkovú zásuvku IEC C13 (trieda ochrany I). | |
| Sieťový vypínač a poistkové puzdro integrované v konektorovom systéme IEC. | |
| Napájacie napätie: | 230 V 50 … 60 Hz, maximálne 90 VA |
| Rozmery: | 260 x 220 x 152 mm |
| Hmotnosť: | cca. 3516 g |
