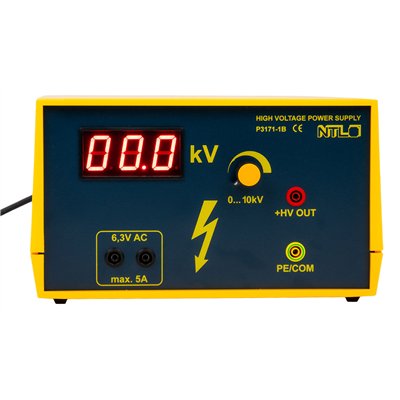

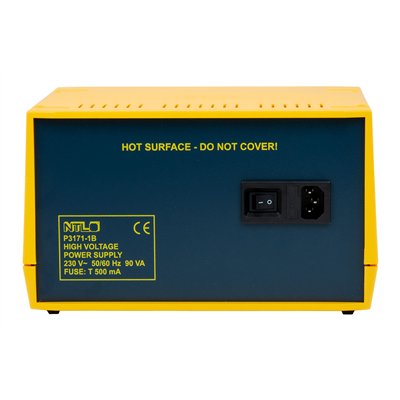

Sieťový zdroj 10 kV s displejom

10 kV napájací zdroj v demo skrini je plynule nastaviteľný zdroj vysokého napätia pre elektrostatiku, ako aj napájací zdroj vhodný na prevádzku plynových výbojok.
Vďaka jednoduchému a intuitívnemu ovládaniu, výstupu napájania pre elektrické vykurovacie špirály a vysokej bezpečnosti je to cenné zariadenie pre fyzikálne demonštračné vyučovanie. Na rozdiel od mnohých iných porovnateľných komerčných zariadení zaujme neobvyklé použitie stredofrekvenčného sínusového meniča, vďaka čomu zariadenie prakticky nevysiela žiadne vysokofrekvenčné rušenie (EMR). Na rozdiel od starších systémov napájaných zo siete zostáva výstupné napätie konštantné aj pri kolísaní sieťového napätia.

Technické údaje:
Napájanie zo siete: 230 V 90 W 50 ... 60 Hz
Trieda ochrany: I (kábel pre studené zariadenia s uzemňovacím vodičom)
Veľkosť skrine: Demo stredná
Výstupné napätie 1: 0 … 12 kV (zaťažovací odpor >= 1 GΩ)
Maximálny prúd 1: 2 mA (na niekoľko sekúnd)
Výstupný odpor 1: cca 5 MΩ
Brumové napätie 1: < 100 Veff (pri zaťažovacom prúde 2 mA)
Zabezpečenie 1: odpor obmedzujúci prúd, keramická ochrana proti nadprúdu
Referenčné napätie 1: zemniaci vodič
Výstupné napätie 2: 6,3 V AC
Menovitý prúd 2: 5 A
Zabezpečenie 2: keramická ochrana proti nadprúdu
Referenčné napätie 2: bez potenciálu, max. 42 Veff voči zemniacemu vodiču

Charakteristika:
Žiaden zaznamenaný pokles napätia pri 10 kV a zaťažení 1 GΩ.
Maximálne napätie: 6,1 kV pri zaťažení 1 mA.
Maximálny trvalý prúd: 1,7 mA pri 0,3 kV.
Krátkodobý trvalý prúd (počas niekoľkých sekúnd): 2 mA pri 2,4 kV.
