Trojfázový transformátor 6/10 V a 23/40 V

Nízkonapäťový zdroj na vykonávanie základných pokusov týkajúcich sa vlastností a využitia striedavého prúdu (trojfázového prúdu).
V NTL návodoch sú popísané nasledujúce experimenty:
DS 02 Striedavý prúd – meranie napätie
DS 03 Zapojenie do hviezdy – intenzita prúdu v strednom vodiči
DS 04 Zapojenie do trojuholníka
DS 06 Striedavý prúd-synchrónny motor
DS 08 Striedavý prúd-asynchrónny motor
DS 09 Lineárny motor

Osobitosti:
Obmedzenie prúdu pri zapnutí
Kombinácia termomagnetickej primárnej poistky a prevádzkového vypínača (ON/OFF)
Kombinácia termomagnetickej primárnej poistky a vypínača (ON/OFF)pre každú fázu osobitne
Indikátor prevádzky pre všetky fázy
Samostatné transformátory pre všetky fázy

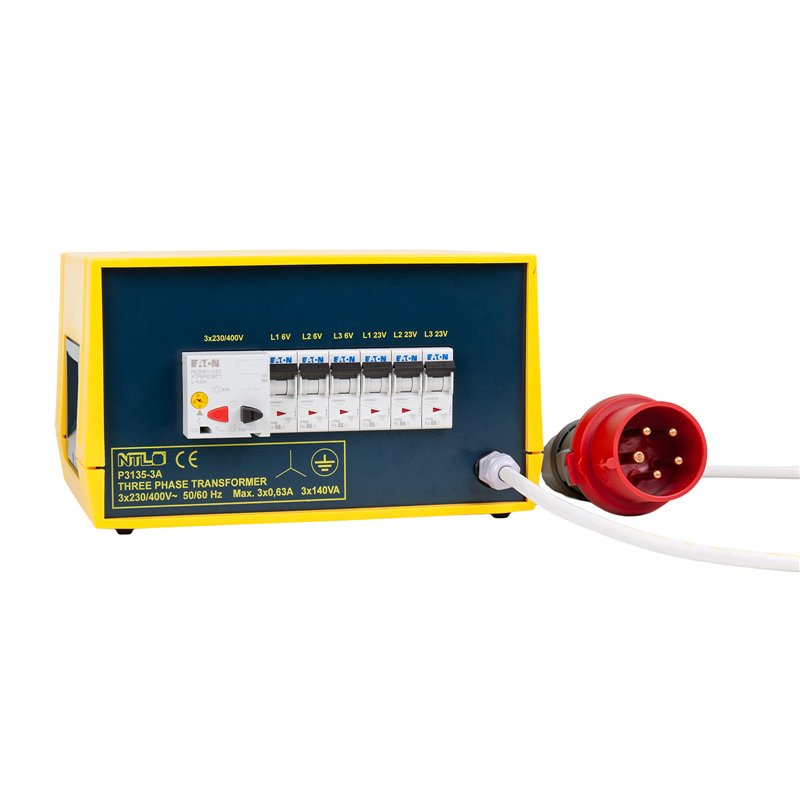

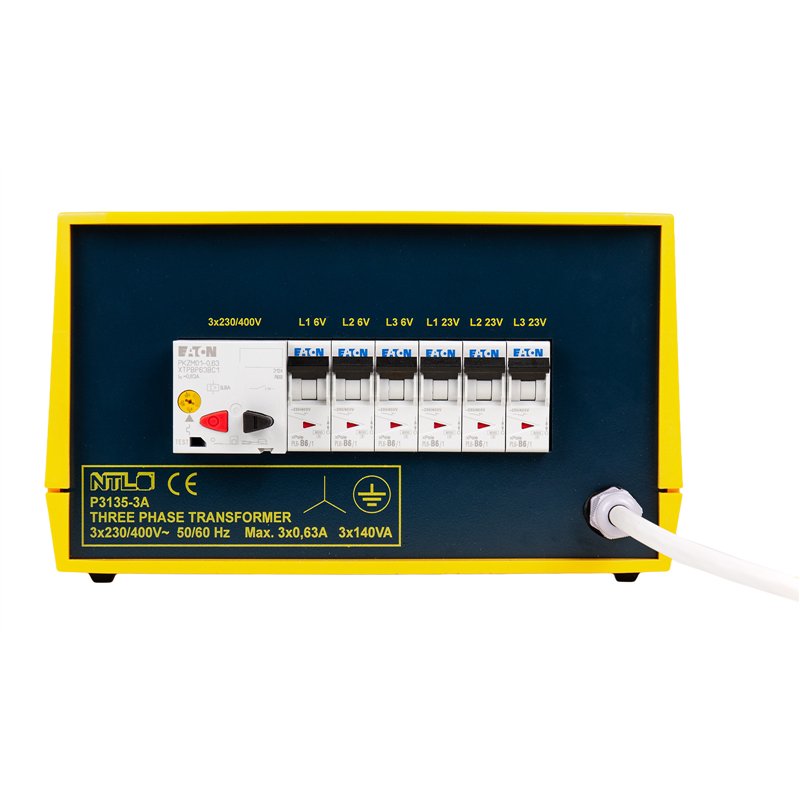

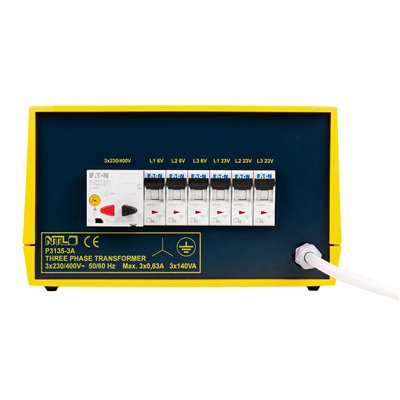

3-pólový istič s integrovaným vypínačom ON/OFF
6 x 1-pólový istič s integrovaným vypínačom ON/OFF

Technické údaje:

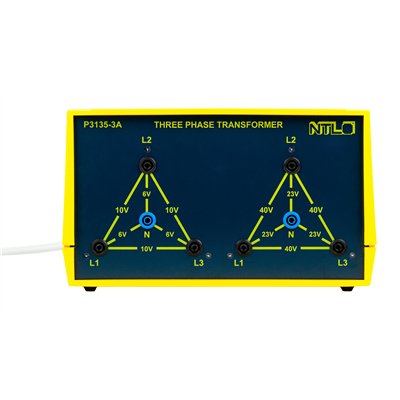

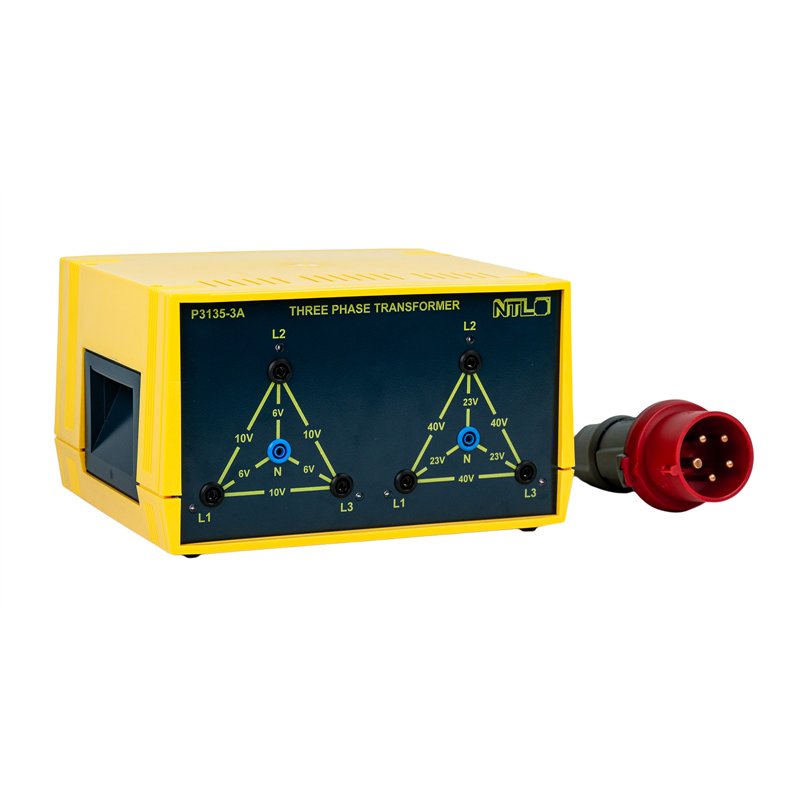

Výstupy striedavých fázových napätí: vždy blok so štyrmi bezpečnostnými zdierkami
vľavo: 3 x 6/10 V
vpravo: 3 x 23/40 V
Napätia v zapojení do hviezdy a do trojuholníka sú uvedené
Maximálne prúdové zaťaženie: 6 A
Výstupné napätia sú galvanicky oddelené od siete
Pevne pripojený sieťový kábel: zástrčka CEE 16 A, 5-pólová, 6-kolíková, IP44 podľa IEC 60309
Príkon: 3 x 140 VA
Vstupné napätie: 3 x 230/400 V AC, 50/50 Hz
Rozmery: 260 x 150 x 218(240) mm
Hmotnosť: cca 8240 g
